Vurgulamak:
PTFE mühürlü pnevmatik kontrol küre valfi
, V Kesme Pnömatik Kontrol Küre Valfi

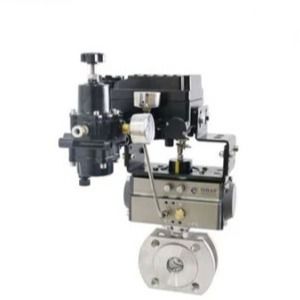

, DN50 Paslanmaz Çelik Top Valfı
PTFE Dükkan V Kesik Pnömatik Kontrol Valfi
ÜRÜCE TESVİFİ:
PTFE mühür V kesilmiş pnevmatik kontrol valfi/pnevmatik/PTFE mühür
Açıklama:
Yumuşak mühür V Cut Pneumatik Kontrol Valf yaygın olarak kimyasal endüstrisinde kullanılan petrol tekstil elektrik gücü gıda
ve ilaç soğutma kağıdı ve diğer endüstrilerde sistem kontrolü.
& uygun olarak metal mühürle, lifleri kesmek ve bloğu önlemek için kesme kuvveti üretmek.
Yenilikçi ve iyileştirilmiş metal mühürleme valfi, mühürlemeyi artırmak için vida deliği olmadan kaplama yüzüne sahiptir.
Metal mühürlenmiş valf flens yüzeyi için yüzey sızdırması tehlikesini etkili bir şekilde önleyebilecek bir dayanıklılık.
Pnömatik piston aktüatörü yaylı ve yaysız tiplere ayrılır.
veya hata altında kapalı bir çeşme türü ile donatılmıştır (çeşmenin gerilimini geri getirerek).
hata altında konum hiçbir yay türü ile donatılmıştır.O esas olarak silindir gövde yay piston piston oluşur
Çubuk ön ve arka silindir başı raf çıkış şaftı ve diğer bileşenler.
Elektriksel düzenleyici ve hava basıncını azaltan valf ile donatılmış, düzenleme işlemi 0,4-0,7mpa hava kaynağı ile yapılabilir.
Endüstriyel otomasyon kontrol sisteminin sinyali doğru kontrol için elektrik düzenleyicisi tarafından alınabilir
Akış sıcaklığı basıncının ve diğer farklı süreç parametrelerinin kontrolünü elde etmek için valf açılışı.
Özellikleri:
*İki flensin uzunluğu normal top valfinden daha kısa. Çubuk ve kol olmadan bağlantı daha kolay olur.
*Özel V-çentikli kesme diski otomatik akış hacmi kontrolünü çok istikrarlı hale getiriyor.
*PTFE ve PPL mühürleme malzemesi çeşitli boru hattı sıvıları için uygundur.
*V not kesimi açısı boru hattının CV verilerine göre özelleştirilebilir.
Spesifikasyon:
| Adı çapı |
DN15~DN350 |
| Uygun sıvı |
Gıda Yağı Lifi Su Petrol ve gaz |
| Hava kaynağı basıncı |
0.4~0.7MPa |
| Etkinleştiricinin mühürü |
Fluor kauçuk |
| Etkinleştirici malzemesi |
Alüminyum alaşımı |
| Bağlantı tipi |
Wafer Flange İç iplik |
| Akış özelliği |
Yaklaşık Eq% |
| Vücut malzemesi |
SUS304,SUS316,WCB |
| Disk malzemesi |
SUS304,SUS316 |
| Valf mühürü |
NBR,EPDM,PTFE |
| Doldurma |
Grafit,PTFE |
| Üretim standardı |
JB/T8692-199 |
| Küre valfinin tasarım ve üretim standardı |
GB12237-89 AP16D |
| Denetim ve test standardı |
JB/T 9092 API598 |
Gaz tüketimi
| Hava silindirinin boyutu |
Açık ((L) |
Yaklaşın. |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

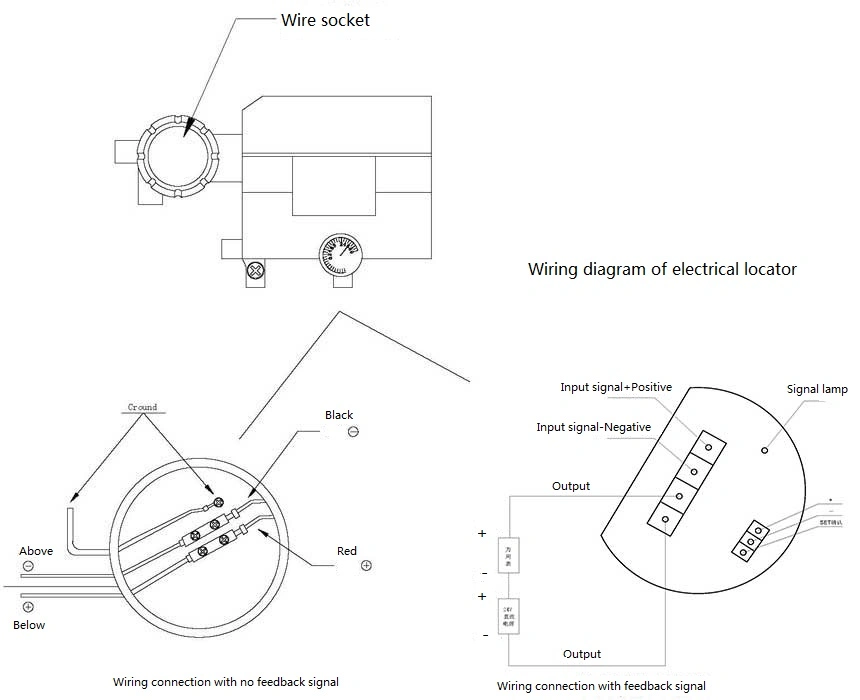

Düzenleme tipinin kablolama şeması
Ambalaj ve Nakliye
1.Ambalaj: içi kabarcık kağıdıyla, dışı karton kutuyla veahşapDavaya bak.
2Taşıma: deniz yolu, hava yolu, tren yolu.
